Wähle dein ESP32‑Board aus der Liste, um passenden Belegungsplan zu finden:
| Variante | Beispiel |
|---|---|
| ESP32 | WROOM, WROVER |
| ESP32-S2 | LOLIN S2 MINI |
| ESP32-S3 | Arduino Nano ESP32-S3 |
| ESP32-C2 | Der Name ESP8684 bezeichnet die Module, die den ESP32‑C2‑Chip enthalten |
| ESP32-C3 | ESP32 C3 Mini mit 0.42inch OLED Display |
| ESP32-C5 | |
| ESP32-C6 | FireBeetle 2 |
| ESP32-C61 | |
| ESP32-P4 | Waveshare ESP32-P4-NANO |
Windows USB to UART Bridge Treiber
Sollte ein neues Board unter Windows nicht erkannt werden können, prüfe im Gerätemanager, ob dort unter Andere Geräte oder Anschlüsse dieses gelbe Ausrufezeichen zu sehen ist.
Dann fehlt noch ein USB to UART Bridge Treiber.
Könnt wie in diesem Fall, an der Bezeichnung ablesen, welcher Chip ein Treiber benötigt dann siehe Liste. Wird ein ungekanntes Gerät angezeigt, gehe mit rechtem Mausklick auf Eigenschaften, dort den Reiter Details auswählen und dort unter Eigenschaft / Hardware-IDs den Wert kopieren und in einer Suchmaschine danach suchen. Blick in passenden Datenblätter hilft oft auch
Download der Windows USB to UART Bridge Treiber für folgende Chipsätze:
| CP210x (Silicon Labs) | CP210x USB to UART Bridge VCP Drivers – Silicon Labs |
| CH340 / CH341 (WCH) | CH341SER.EXE – Nanjing Qinheng Microelectronics Co., Ltd. |
| WCH CH342 / CH343 / CH344 / CH346 / CH347 / CH9101 / CH9102 / CH9103 / CH9104 / CH9111 / CH9114 / CH9143 | CH343SER.ZIP – Nanjing Qinheng Microelectronics Co., Ltd. |
Nach dem Download die Datei entpacken.

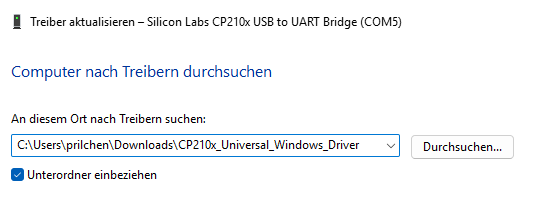

Dann rechter Mausklick auf dieses gelbe Ausrufezeichen und Treiber aktualisieren auswählen
Pfad wo die entpackte Datei ist, eintragen und mit OK installieren
So wird das Board nun auch unter zB. COM6 gefunden
