Mini ESP32-C3 mit 0,42″OLED Display

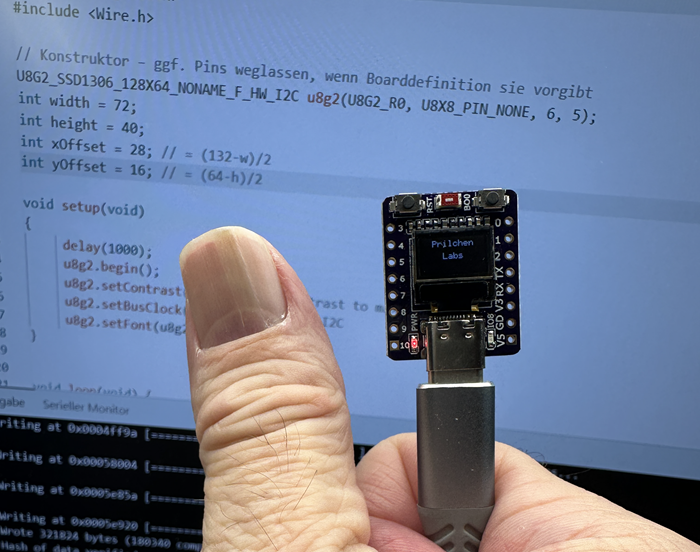

Dieses daumengroße ESP32-C3 Entwicklungsboard misst gerade einmal 20 × 25 mm – kleiner als ein Stück Schokolade. Trotz seiner winzigen Abmessungen steckt es voller Möglichkeiten: Auf der Vorderseite befindet sich ein 0,42‑Zoll OLED‑Display, das Statusinformationen, Text oder kleine Symbole darstellen kann.

Im Herzen arbeitet ein ESP32‑C3 Mikrocontroller von Espressif. Er bringt moderne Features mit:

  • RISC‑V Architektur – stromsparend und effizient
  • Wi‑Fi (802.11 b/g/n) – für schnelle Netzwerkanbindung
  • Bluetooth 5 (LE) – für drahtlose Kommunikation mit Sensoren oder Smartphones

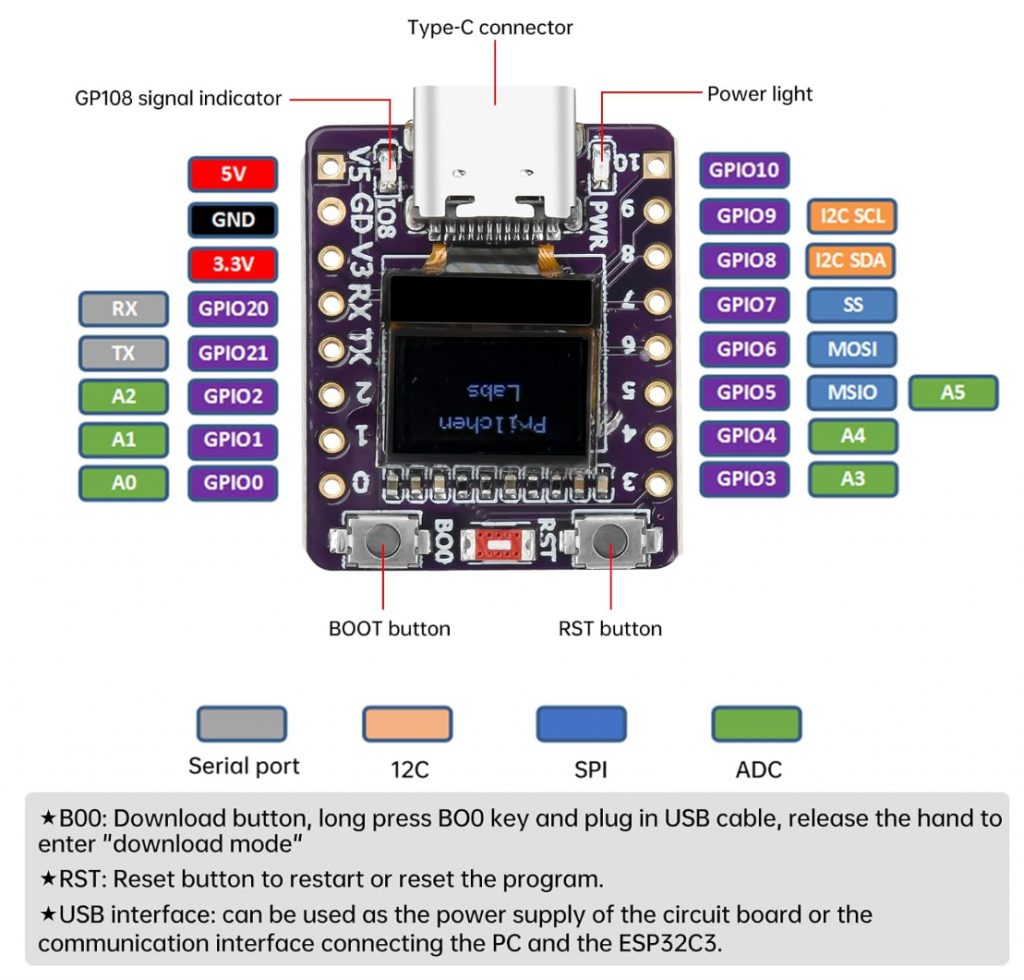

  • GPIO‑Pins – für eigene Projekte mit Sensoren, LEDs oder Motoren

Weitere Details im Hersteller Manuel

Warum ist das spannend?

  • Kompakte Größe: Mit nur 20 × 25 mm passt das Board in fast jedes Projektgehäuse.
  • Integriertes Display: Das OLED zeigt direkt Informationen an, ohne dass ein externes Modul nötig ist. Das kleine 0,42″-Display ist etwas speziell: es arbeitet nicht exakt wie andere SSD1306-Module. Es hat eine Auflösung von nur 72x40 Pixel. Mit dieser U8g2-Library funktioniert es stabil.
  • All‑in‑One Lösung: WLAN, Bluetooth und Display in einem einzigen Board.
  • Einsteigerfreundlich: Dank Arduino‑IDE und Bibliotheken wie U8g2 lässt sich das Display einfach ansteuern.

Mögliche Projekte:

  • Mini‑IoT‑Server: Das Board als Access Point mit Statusanzeige auf dem OLED.
  • Sensoranzeige: zB. Statuswerte, Temperatur, Luftfeuchtigkeit oder CO₂‑Werte direkt auf dem Display.
  • Wearables: Durch die kleine Bauform ideal für tragbare Geräte.
  • SmartHome‑Controller: Anzeigen von WLAN‑Status oder Steuerung kleiner Geräte.

Beispiel Sketch:

#include <U8g2lib.h>
#include <Wire.h>

// Konstruktor
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);
int width = 72;
int height = 40;
int xOffset = 28;
int yOffset = 16;
void setup(void)
{
     delay(1000);
     u8g2.begin();
     u8g2.setContrast(255); // maximum contrast
     u8g2.setBusClock(400000); //400kHz I2C
     u8g2.setFont(u8g2_font_ncenB10_tr);
}


void loop(void) {
    u8g2.clearBuffer();

    // Rahmen mittig im 72x40 Bereich
    //u8g2.drawFrame(xOffset, yOffset, width, height);

    // Schrift einstellen
    u8g2.setFont(u8g2_font_6x10_tr);

    // Erste Zeile "Prilchen"
    int w1 = u8g2.getStrWidth("Prilchen");
    int x1 = xOffset + (width - w1) / 2;
    int y1 = yOffset + 18;   // obere Zeile
    u8g2.setCursor(x1, y1);
    u8g2.print("Prilchen");

    // Zweite Zeile "Labs"
    int w2 = u8g2.getStrWidth("Labs");
    int x2 = xOffset + (width - w2) / 2;
    int y2 = yOffset + 32;   // untere Zeile
    u8g2.setCursor(x2, y2);
    u8g2.print("Labs");

    u8g2.sendBuffer();
}

Entwicklungsboard habe ich in der Arduino IDE als ESP32-C3 Dev Modul angesprochen.

Briefwaage mit ESP32-C3 Entwicklungsboard mit 0.42inch OLED Anzeige

Siehe auch Eine Waage mit Arduino erstellen. Da wurde mit diesem Mini Display eine Briefwaage erstellt

, ,
