Dies ist ein FM-Radio Modul mit dem Silicon Si4703 FM-Tuner-Chip incl. einem Verstärker und einer 3,5mm Kopfhörerbuchse.
Es soll FM-Radiosender im Frequenzbereich von 76 bis 108 MHz empfangen.
Der Kopfhörer mit mindestens 1m Kabellänge, dient auch gleichzeitig als Wurfantenne.
Mit der VMA11 Bibliothek wird per seriellen Monitor gesteuert.
Somit konnte ich an meinem Standort mit der Filterung und Trägererkennung bis zu 5 Sender empfangen, aber nicht wirklich störungsfrei.
Es soll auch Radio Data Service (RDS) und Radio Broadcast Data Service (RBDS) Informationen erkennen und verarbeiten. Das hat jedoch bei mir nicht funktioniert.

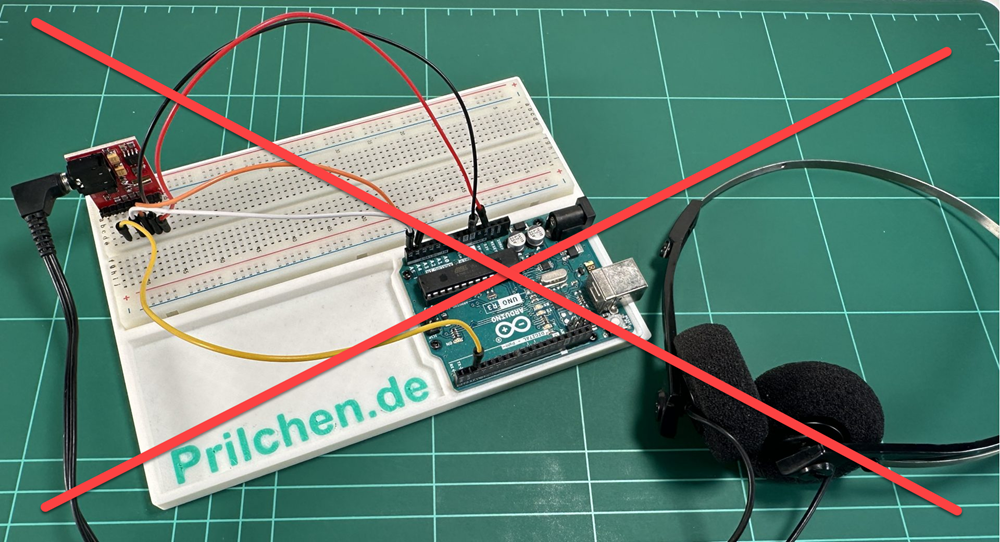

Hardware:
Arduino Uno (mit diesem Modul nicht zu empfehlen oder mit I2C Logic Level Converter)
Si4703 RDS FM Radio Tuner Modul
Verdrahtung:
| Arduino Uno | SI4703 |
|---|---|
| 3,3 Volt | 3,3 Volt |
| GND | GND |
| A4 | SDI0 |
| A5 | SCLK |
| GPIO 2 | RST |
Bibliothek und Beispiel Sketch:
GitHub – Velleman/VMA11
Ergebnis:
Auch wenn ich mit unterschiedlichen Kopfhörern, die unterschiedliche Kabellängen haben, im Keller, sowohl auch im Garten herum experimentiert habe, ist kein glasklares Signal zu empfangen. Etwas Störungsfreier wurde es wenn Stromversorgung über Powerbank anstatt über USB Kabel kommt.
Hat mich nicht wirklich überzeugt. Habe aber den Verdacht, das obwohl ich mit 3,3V das Modul versorgt habe, die Steuerleitung mit 5V ein Problem sein könnte.

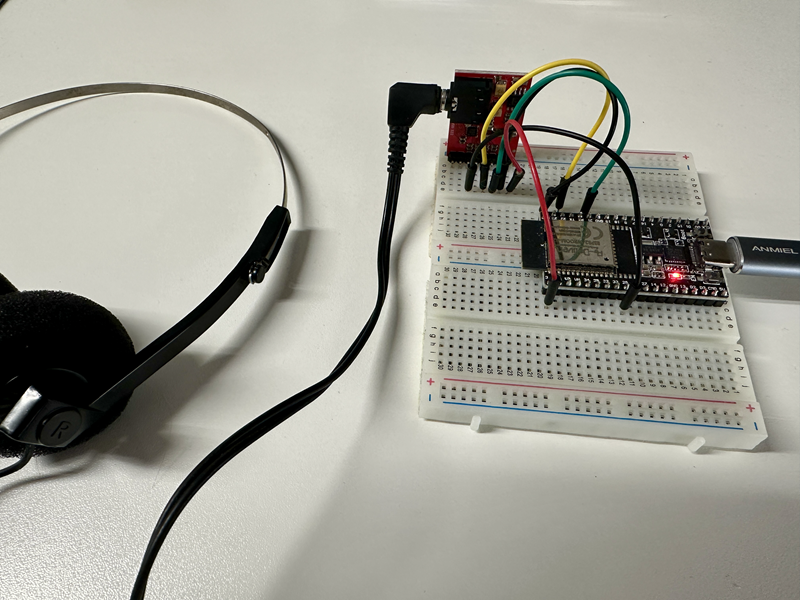

Der zweite Versuch nun mit einem ESP32
Hardware:
ESP32 WROMM
Si4703 RDS FM Radio Tuner Modul
Verdrahtung:
| ESP32 | SI4703 |
|---|---|
| 3,3 Volt | 3,3 Volt |
| GND | GND |
| 21 | SDI0 |
| 22 | SCLK |
| 25 | RST |

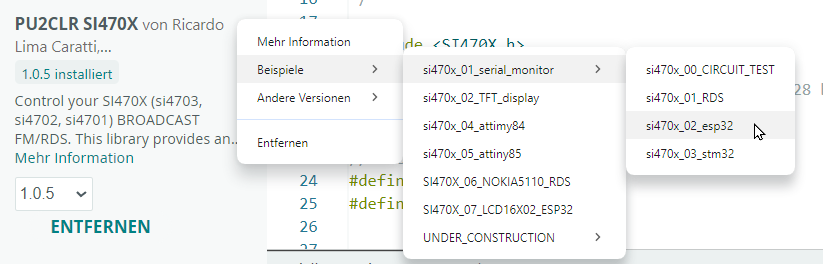

Bibliothek und Beispiel Sketch: pu2clr/SI470X

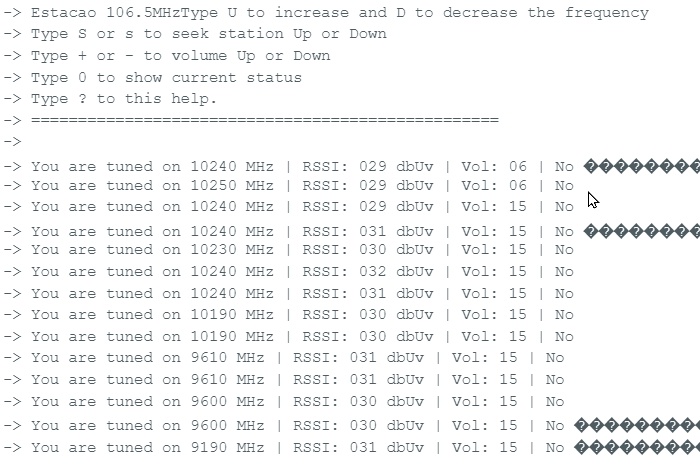

Ausgabe im Seriellen Monitor:
Ergebnis:
Auch hier nur ein ernüchterndes Ergebnis.
Da die Empfangsstärke mit RSSI nur bis Maximalwert 32 ging, zeigt auch das der empfang mit dem Kopfhörer als Wurf Antenne nicht wirklich gut ist.
Werde zu gegebener Zeit mal schauen, ob ich nochmal so ein Modul in die Finger bekomme, um zu testen, ob ich mit dem ersten Test nicht sogar das Modul geschädigt habe 🙁
Update Februar 2026:
Tatsächlich nochmal ein solches Modul günstig erworben. Diesmal nur mit einem ESP32 getestet. Den RSSI diesmal bis Maximalwert 51 geschafft. Jedoch der Empfang nur bei einem Sender einigermaßen verständlich, aber mit Störgeräusche hören können.
Es ist und bleibt kein empfehlenswertes Modul.
