Kleine raffinierte technische Dinge und Lösungen, die ich gerne verwende und hier weiter empfehlen möchte. Diese Liste erweitere ich immer mal wieder, also öfters mal reinschauen.
2 USB Kabel Tester
Leichtes testen von einfachen USB Kabel, ob nur als Ladekabel oder auch als Datenkabel zu verwenden ist.
USB 2 Kabeltester:
Die kleine Platine Mechanic DT3 kann USB 2 Kabel prüfen, die auf der einen Seite USB-A oder Typ-C Anschluss bieten und auf der anderen Seite Lightning, Typ-C oder Micro Anschluss.
Angezeigt wird, zum Beispiel ob es nur ein reine Ladekabel ist, wenn nur die LED VCC und GND leuchten.
Leuchten zusätzlich auch noch D- und D+ dann ist das Kabel in der Lage auch Daten zu übertragen:
Die fünfte Kontrollleuchte ist CC und leuchtet nur bei Datenkabel mit Kontrollleitung.
Der USB-C Anschluss mit der Bezeichnung „Power-In“ sorgt für die Stromversorgung der Platine.
Da dieser Artikel aber kein Gehäuse hat, habe ich mit TinkerCad ein einfaches Case erstellt und Euch bei Thingiverse zum Download bereitgestellt.
————————————————————————————————-
Aufwendiger sind die USB 3.2 Kabeltester:
Das vorhanden sein weitere Leitungen die ab USB 3 von Nöten sind, kann hiermit getestet werden.
Für diese 24-poligen Kabel verwende ich die Testplatine von Treedix. Da bei dieser Version eine Knopfzellen Batterie CR2032 zum prüfen völlig ausreicht, müssen lediglich die beiden Enden des zu testenden Kabel eingesteckt werden. Darüber hinaus verfügt dieser USB-Kabelprüfer auch USB-A, USB-B, Micro, Mini und Lightning Kabelanschlüsse.
So zum Beispiel sieht mein bestes Anker USB C 3.2 Kabel im Testergebnis aus:
Ein USB-C-Stecker hat insgesamt 24 Pins, die symmetrisch angeordnet sind, sodass der Stecker in beide Richtungen eingesteckt werden kann. Somit sollte ein vollständig belegtes Kabel alle Verbindungen zu diesen einzelnen Pins vorweisen:
VBUS: Liefert die Betriebsspannung je nach Bedarf (5V bis 20V).
GND: Masse (Ground).
D+ und D-: für ältere Datenleitungen
TX+/TX- und RX+/RX-: Datenleitungen für USB 3.1 und höher.
CC1 und CC2: Konfigurationskanäle, die zur Erkennung und Kommunikation zwischen den Geräten verwendet werden.
SBU1 und SBU2: Nebenbandnutzungen, z.B. für Audio.
Auch hier für habe ich ein Gehäuse zum nachdrucken auf einem 3D Drucker erstellt, das ich bei Thingiverse und bei Makerworld abgelegt habe.
Bauteile Tester
mit NEC Infrarot Daten-Code Anzeige
Dieser Bauteile Tester kann viele Widerstände, Kondensatoren, Dioden, Transistor und einiges mehr automatisch erkennen.
Er führt einfache Messungen von Kapazitäten, Widerständen und Induktivitäten durch und zeigt erste Informationen dazu an, sofern kein defekt des Bauteiles vorliegt.
Unterscheidung der Transistorarten wie NPN oder PNP Transistoren ist zu erkennen.
Dieses Messgerät kann außerdem NEC Infrarot-Signale entschlüsseln und als Wellenform auf dem Display darstellen.
Dank des eingebauten 300 mAh Akkus können Messungen auch unterwegs durchgeführt werden und kann am Micro-USB Anschluss aufgeladen werden.
Digitaler Messschieber
Ein digitaler Messschieber ist ein nützliches Werkzeug, um präzise Längen, Stärken und Durchmesser von verschiedenen Objekten zu messen. Ich verwende es am häufigsten beim erstellen von 3D Konstruktionen für den 3D Druck, um damit zum Beispiel die Größe von Schrauben, Muttern, Bolzen, Rohren, Kabeln, Musterstücken bestimmen.
Dieser digitale Messschieber ist auch sehr einfach zu bedienen. Er hat ein elektronisches Display, das mir die Messwerte direkt anzeigt. Ich muss also nicht wie bei einem analogen Messschieber eine Skala ablesen oder rechnen. Der Messschieber hat außerdem eine Nullstellungsfunktion, mit der ich die Messung auf Null setzen kannst, um die Differenz zwischen zwei Objekten zu ermitteln oder den Größenunterschied zwischen zwei Komponenten zu überprüfen.
USB C Spannungsprüfer
Mit diesem USB 3 Spannungsprüfer messe ich verschiedene Informationen über die elektrische Leistung von USB-Geräten bis 30 Volt. Die USB Power Delivery (USB PD) Spezifikation, die von USB-C unterstützt wird, kann Spannungen von 5V, 9V, 15V oder 20V liefern.
Der Spannungsprüfer wird einfach zwischen das USB-Gerät und den USB-Anschluss gesteckt. Sobald es angeschlossen ist, beginnt es sofort mit der Messung und Anzeige der relevanten Daten auf seinem eingebauten Display. Zu beachten ist auch immer die Qualität des verwendeten Kabels.
Zum Beispiel kann ich damit sehen, wie viel Spannung, Strom, und Kapazität ein USB-Ladegerät oder eine Powerbank liefert oder verbraucht. So kann ich auch sehen, ob mein Gerät optimal aufgeladen wird.
Ich kann somit auch ableiten, ob mein Ladegerät oder Kabel beschädigt ist oder warum mein Gerät so warm wird.
Die etwas teurere Variante „Typ C TC66“ wird extern mit Strom versorgt und kann somit etwas präzisere Messdaten liefern und hat auch einen USB Power Delivery Trigger.
Update 20.09.2024: Leider ist bei meinem Spannungsprüfer der USB Stecker inzwischen am wackeln gewesen und somit wollte ich keine hochwertigen Geräte mehr daran anschließen. Beim öffnen sieht man nun das dieser Stecker nicht wirklich gut an der Platine halten konnte 🙁
Somit habe ich mir nun diese Variante mit Kabel besorgt.
Flipper Zero
Nettes kleines Spielzeug für den Bastelkeller.
Ich habe schon viele Stunden mit diesem Teil experimentiert und die Erwartungen waren eigentlich höher als das, was tatsächlich möglich ist. Also würde ich es hier nicht empfehlen, aber…
Der Frequenz Reader zwischen 300 bis 928 MHz, um zum Beispiel Funksignale im Smarthome-Bereich zu analysieren oder das Testen und Speichern von Infrarot Gerätedaten und damit auch die Nutzung als Fernbedienung sind schon erwähnenswert.
Der Lerneffekt beim Experimentieren mit 125 kHz RFID und 13,56 MHz NFC macht schon Spaß und zu sehen, was die vielen Wetterstationen so senden, ist auch nicht uninteressant.
Somit kann die Tastatur Simulation für Automatisierungsabläufe am Computer eventuell bei so manchem Support Zeit einsparen und der einfacher (U2F)-Authentifizierungstoken für etwas mehr Sicherheit.
Die vielen selbstgeschrieben Anwender Apps sind leicht erweitert und liefern so manchen Aha-Effekt.
Ach ja und Mini-Spiele dafür gibt es auch und alle Quellcodes sind bei Github einsehbar.
Was ich noch nicht getestet habe, ist die Erweiterbarkeit über die von außen erreichbaren GPIO-Schnittstellen mit zum Beispiel ESP32-S2, um auch Wifi damit zu nutzen.
Also ist so ein Teil lebensnotwendig – Nö! Aber lange weglegen kann ich es aber auch nicht 🙂
3D Print Stift
Ein 3D-Druckstift ist ein Gerät, das ähnlich wie ein 3D-Drucker funktioniert. Es verwendet Material in Form von Filament-Fäden, die in das Gerät geladen und zu einer Heizeinheit in der Stiftspitze transportiert werden. Dort wird das thermoplastische Material geschmolzen und als dünner Faden aus der Düse gepresst.
Im Gegensatz zu einem herkömmlichen 3D-Drucker, bei dem die Steuerung der Düse von Schrittmotoren übernommen wird, hat der Benutzer bei einem 3D-Druckstift die „freie Hand“. Das bedeutet, dass Sie den Stift in der Hand halten und in jede Richtung bewegen können, um dreidimensionale Objekte zu erstellen.
Damit bessere ich so manche 3D Stücke mit dem gleichen Filament aus. Auch zum verbinden oder verstärken ideal.
Wenn auf einer glatten Oberfläche in Schreibschrift zum Beispiel ein Glückwunsch geschrieben oder ein Symbol gezeichnet wird, kann es als individuelle Dekoration auf Geschenken aufgebracht werden.
Insta360 Link
Diese Web-Cam stand nun bei mir mehr als 6 Monate auf der „Hätte ich zwar gerne, aber zu teuer“ Liste. Und ja, ich habe auch schon eine gute spiegellose Canon 4K-Systemkamera EOS M50 Mark II zum aufnehmen meiner Video´s und als Handkamera ist mein IPhone 14 eine gute Ergänzung. Aber der schnelle Autofokus bei 4K Auflösung und das motorisierte, dreiaxiale Gimbal, um zu stabilisieren und mit Hilfe von künstlicher Intelligenz mir zu folgen, macht die Sache weiterhin interessant.
Aktuell ist diese CAM deutlich heruntergesetzt und laut Preisvergleichsportal Idealo ist die Preisentwicklung noch nie so günstig gewesen und BAM schon ist die Insta360 Link bestellt und hier eingetroffen.
Und was soll ich sagen, Technik die begeistert. Das Fotofalle-Video wurde nur mit dieser Web-Cam gedreht. Urteilt selbst
Entgrater
Oft muss beim vorbereiten einer Werkstück für den 3D Druck im Slicer eine erweiterte Auflagefläche (Brim) mit gedruckt werden. Beim abschließenden entfernen kann jedoch eine scharfe Kante überstehen, die mit diesem Entgrater schnell und einfach abgezogen werden kann.
ATX Netzteil Breakout
Aus alten PC´s das ATX Netzteil nicht wegwerfen. Mit diesem Spannungsverteiler wird damit für diverse Projekte 12 V, 5V und 3,3 Volt für die Maker Werkstatt bereitgestellt. Die Version die mir vorliegt, hat leider keine Bananen Steckerbuchsen. Zum Anschluss sind offene Kabelschuhe erforderlich. Aber dennoch sehr praktisch.
Passende 3D-Druck Gehäuse zum Beispiel auf Thingiverse

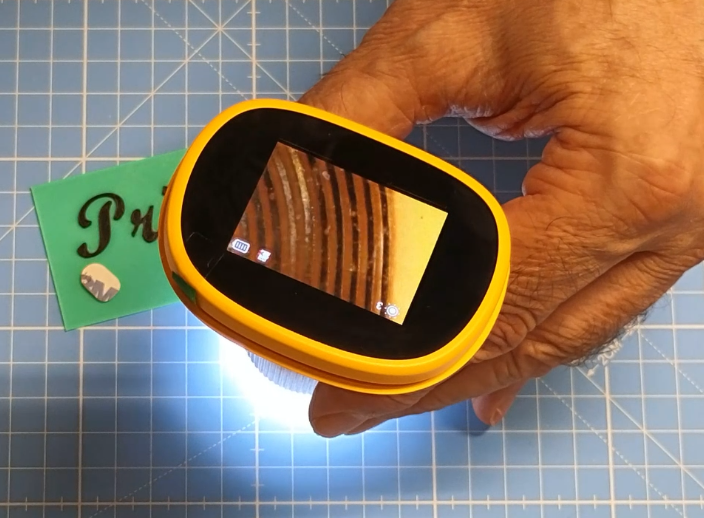

USB Mikroskop
Auf Basis meiner eigenen Erfahrungen kann ich dieses USB-Mikroskop wärmstens empfehlen.
Nicht immer hilft die Lupe, um die korrekte Beschriftung von Kleinstbauteilen zu bestimmen.
Mit dem USB-Mikroskop kann ich problemlos einen genauen Blick auf den Mikrocontroller einer WS2812b LED werfen. Es ermöglicht am PC Bildschirm die feinsten Details zu erkennen, die mit bloßem Auge nicht sichtbar sind.
Oder zum Beispiel einen Filament-Leuchtfaden einer LED-Birne unter dem Mikroskop zu betrachten und die darin enthaltenen Leuchtpunkte zu entdecken.
Das USB-Mikroskop ist nicht nur einfach in Betrieb zu Nehmen und zu bedienen, sondern bietet auch eine hohe Auflösung, die für eine Vielzahl von Anwendungen geeignet ist. Es ist ideal um Bilder und Videos aufnehmen, die ich für Dokumentation und das Teilen von Entdeckungen benötige.
